Тестируем блок питания Enermax Platimax EPM1200EWT мощностью 1200 Вт

Enermax Platimax EPM1200EWT. Вид сбоку

Сегодня в нашей тестовой лаборатории очередной блок питания высшего ценового диапазона с колоссальной мощностью: Enermax Platimax EPM1200EWT обеспечивает на выходе 1200 Вт, поэтому его можно использовать для построения даже самых экстремальных систем. Стоит такой источник крайне недешево – в рознице около $450, поэтому попытаемся максимально полно разобраться во всех его преимуществах и возможных недостатках.



Комплект поставки

Enermax Platimax EPM1200EWT. Упаковка

Enermax Platimax 1200 Вт продается в огромной тяжелой коробке с впечатляющим комплектом поставки:



— Непосредственно сам EPM1200EWT;

— Двенадцать отдельных кабелей модульной системы;

— Две сумочки-мешка для хранения аксессуаров;

— Сетевой кабель;

— Четыре многоразовые стяжки-липучки;

— Бонусный вентилятор размером 120 мм;

— Переходник для его подключения к обычному разъему блока питания;

— Инструкция пользователя.

Enermax Platimax EPM1200EWT. Кабели

Надо отметить, что подарочный кулер, промаркированный как Enermax PD122512M-VAL, оснащен продвинутой подсветкой по периметру, которая может светиться все время (синим, красным или зеленым), моргать или работать с сочетанием этих цветов.  Также у вентилятора имеется регулятор, позволяющий менять частоту вращения лопастей в диапазоне от 800 до 1500 оборотов в минуту.

Enermax Platimax EPM1200EWT. Дополнительный вентилятор

Enermax Platimax EPM1200EWT. Дополнительный вентилятор



Внешний вид и конструкция

Enermax Platimax EPM1200EWT. Внешний вид

Корпус источника в данном случае имеет несколько увеличенные размеры, но даже при длине 18 сантиметров EPM1200EWT без труда поместится в любой соответствующий системный блок. С внешней стороны металл покрыт порошковой краской с матовой структурой и поблескивающими на свету  вкраплениями.

Enermax Platimax EPM1200EWT. Вид сбоку

Все кабели подключаются посредством модульной системы к четырнадцати разъемам, расположенным на боковом торце. Всего в комплект поставки входит двенадцать шлейфов со следующей конфигурацией:



— шлейф: Main Power Connector 24  pin (1 шт.) + +12V Power Connector 8  pin  (1  шт), 60 + 70  см.

— шлейф: +12V Power Connector 4  pin (1 шт.) + +12V Power Connector 8  pin  (1  шт), 60 + 60 см.

— шлейф: PCI Express Power Connector 6+2  pin, 2  шт., 50 см.

— шлейф: PCI Express Power Connector 6+2  pin, 2  шт., 50 см.

— шлейф: PCI Express Power Connector 6+2  pin, 2  шт., 50 см.

— шлейф: PCI Express Power Connector 6+2  pin, 2  шт., 50 см.

— шлейф: SATA Power Connector, 4 шт., 45 + 15 + 15 + 15 см.

— шлейф: SATA Power Connector, 4 шт., 45 + 15 + 15 + 15 см.

— шлейф: SATA Power Connector, 4 шт., 45 + 15 + 15 + 15 см.

— шлейф: SATA Power Connector  (2  шт.) + Peripheral Power Connector (2  шт.), 45 + 15 +15 +15 см.

— шлейф: Peripheral Power Connector (4  шт.) + Floppy Drive Power Connector (1 шт.), 45 + 15 + 15 + 15 + 15  см.

Enermax Platimax EPM1200EWT. Вид внутри

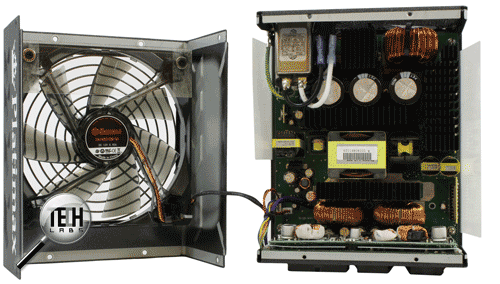

Внутри источник сделан показательно примерно и современно. На основной плате собран главный преобразователь напряжения с выходными параметрами 12 В 100 А. Естественно, столь большая выходная мощность получилась вследствие использование синхронного выпрямителя на полевых транзисторах. В фильтре же применены надежные высокотемпературные конденсаторы Rubycon. Дополнительные DC-DC преобразователи для остальных линий распаяны на плате, которая вплотную прикреплена к плате выходных разъемов.

Enermax Platimax EPM1200EWT. Вид внутри

Для охлаждения всей этой конструкции применен 140 мм вентилятор, промаркированный как Enermax EA142512M-0A. Выглядит он вполне заурядно, однако можно догадаться, что при столь высокой эффективности преобразования большой воздушный поток не потребуется.

Enermax Platimax EPM1200EWT. Вид внутри



Практическое тестирование

Enermax Platimax EPM1200EWT. Внешний вид

Перед рассмотрением кросс-нагрузочной характеристики напоминаем, что установка не может нагрузить столь мощные источники в автоматическом режиме, поэтому используется дополнительные резистивные эквиваленты потребителей. Это не отражено на графике, но для подобных блоков данный факт совершенно не важен, т.к. КНХ представляет собой ровный прямоугольник. При любых комбинациях нагрузок нет даже намека на выход какого-то напряжения за рамки допустимого. Пульсации переменной составляющей по линии +12V имеют размах 50 мВ, по линии +5V – 20 мВ, по линии +3.3V – 20 мВ. Это практически в два раза ниже допуска.

Enermax Platimax EPM1200EWT. Тестирование

Enermax Platimax EPM1200EWT. Тестирование

Enermax Platimax EPM1200EWT. Тестирование

Скорость лопастей вентилятора охлаждения держится на отметке около 600 оборотов в минуту вплоть до 400 Вт, а далее происходит линейное увеличение. То есть даже при работе с достаточно мощными системами Enermax Platimax EPM1200EWT будет оставаться тихим. Кстати, высокий КПД вполне позволяет производителю реализовать гибридную систему охлаждения, когда до определенного порога кулер вообще не будет включаться. Например, так сделано в Cooler Master Silent Pro Hybrid 1300 Вт.

Enermax Platimax EPM1200EWT. Тестирование

Надежность никаких нареканий не вызывает, т.к. даже при работе на полной мощности основные компоненты не разогреваются свыше 60…65 градусов по Цельсию. Естественно, это – заслуга хорошей эффективности преобразования, которая в пике достигает 97%, а в целом по диапазону мощности держится около 94%.

Enermax Platimax EPM1200EWT. Тестирование

Enermax Platimax EPM1200EWT. Тестирование



Заключение



Enermax Platimax EPM1200EWT. Внешний вид

 В итоге Enermax Platimax EPM1200EWT можно охарактеризовать только самыми лестными словами. Перед нами действительно очень мощный, современный, надежный и тихий блок питания. Недостаток у него только один – стоимость.  Если разделить розничную цену на количество ватт, т.е. посчитать стоимость одного ватта, то мы получаем 37 центов. Это много. С такими показателями продукт Enermax становится в одну линейку с самыми продвинутыми безвентиляторными  источниками или  обладающими комбинированной системой охлаждения. Впрочем, частично высокая цена компенсируется великолепным комплектом поставки. Например, стоимость только одного дополнительного вентилятора, Enermax PD122512M-VAL, составляет $30.

Enermax Platimax EPM1200EWT. Цена



Награды: Perfection Hardware, Ultimate Performance

Василий Запотылок
